Mise en sécurité et rénovation complète : deux périmètres
Une mise en sécurité traite des risques identifiés. Une rénovation complète peut revoir les circuits, leur distribution et les équipements selon le projet. Remplacer le tableau seul ne prouve pas que le câblage, la terre et tous les circuits sont adaptés.
Le projet commence par les usages : éclairages, prises, cuisine, chauffage et équipements spécifiques. La place des appareils et des commandes permet de comprendre ce qui devra être créé, conservé ou déplacé.

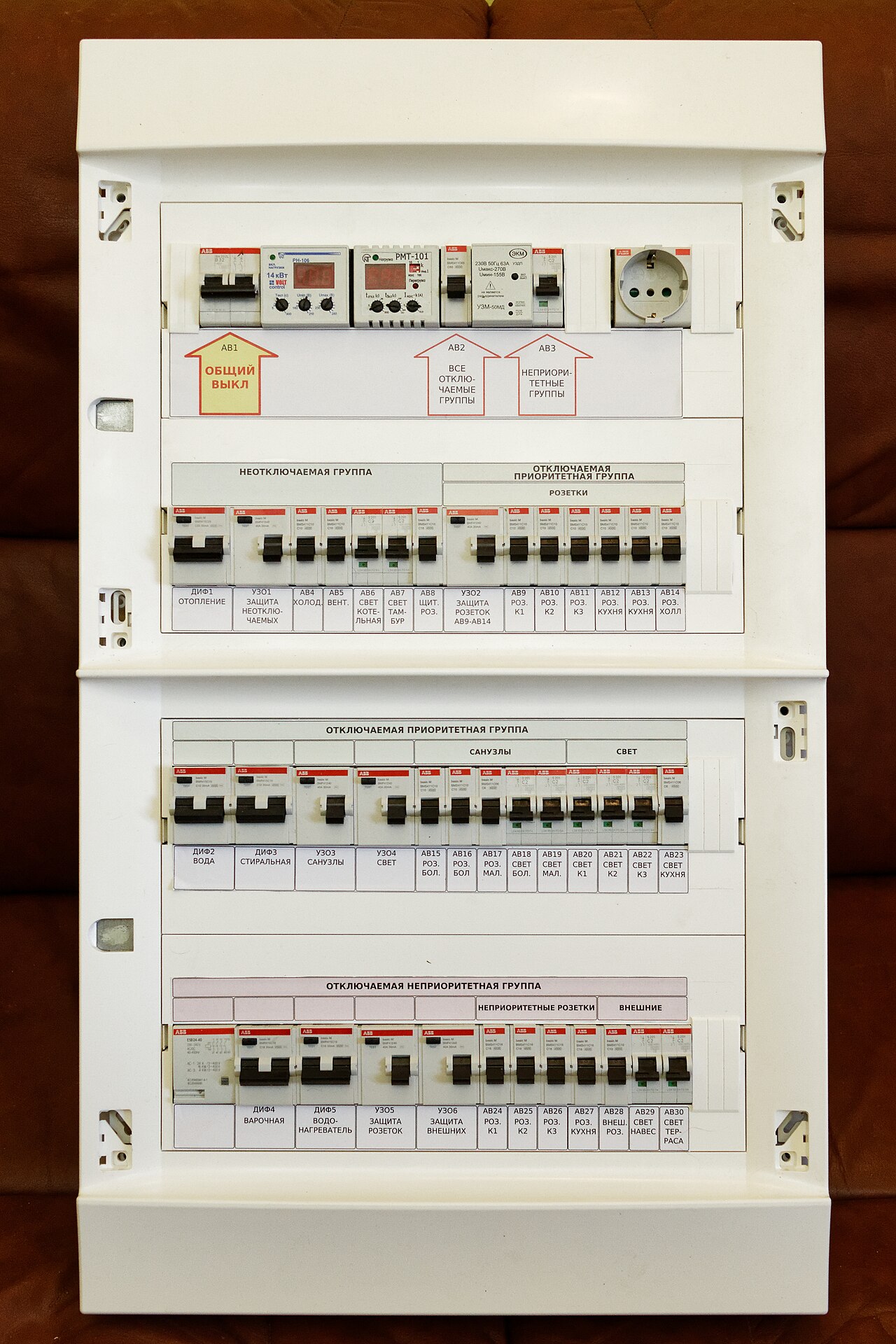

Le tableau
Il regroupe des équipements de protection ; son remplacement ne décrit pas tous les travaux.
L’installation
Circuits, prises, éclairages, terre et autres équipements font aussi partie du projet.
Pictogrammes de fonctions, sans câblage.
Les protections, expliquées simplement
| Élément | Fonction | Limite |
|---|---|---|
| Disjoncteur de circuit | Protection contre surcharge et court-circuit dans son domaine | Ne remplace pas à lui seul la protection différentielle |
| Interrupteur différentiel | Détecte un déséquilibre de courant ; protection des personnes selon sa sensibilité | Ne protège pas à lui seul contre surcharge et court-circuit |
| Disjoncteur différentiel | Associe les deux fonctions | Caractéristiques à choisir avec l’installation |
| Terre et liaisons | Participent à la protection contre les défauts | Présence et efficacité nécessitent des vérifications |
Source : Legrand — protections différentielles. Les mentions 20 A et 30 mA ne décrivent pas la même fonction : calibre de courant d’un côté, sensibilité différentielle de l’autre.
Sections et calibres : un petit tableau utile
| Circuit de prises usuel | Section minimale cuivre | Disjoncteur maximal | Nombre maximal |
|---|---|---|---|
| Prises courantes | 1,5 mm² | 16 A | 8 socles |
| Prises courantes | 2,5 mm² | 20 A | 12 socles |
| Prises usuelles en cuisine, hors appareils spécialisés | 2,5 mm² | 20 A | 6 socles |
Source : tableau Legrand sur les prises, vérifié le 15 octobre 2026. Ces repères couvrent les prises usuelles : le four, le lave-vaisselle, le lave-linge, le sèche-linge ou le congélateur relèvent d’un circuit spécialisé ; les plaques de cuisson ont un circuit dédié avec d’autres caractéristiques. Ils ne décrivent pas tous les circuits. Les conditions de pose, longueurs, protections et règles applicables restent à vérifier.
Un calibre maximal n’est pas une instruction de remplacer un disjoncteur existant : une augmentation peut laisser des conducteurs insuffisamment protégés. Ce tableau de prises ne valide pas une installation existante. Les autres sections sont conservées dans le dossier détaillé.
Quelle version de la NF C 15-100 s’applique aux travaux ?
AFNOR explique le calendrier et le statut des versions : depuis septembre 2025, la série révisée sert de référence pour les installations neuves et les extensions ou modifications. AFNOR précise aussi que la série 2024 n’est pas encore reprise dans la réglementation et que l’ancienne version n’est pas annulée. Le texte à appliquer dépend donc du projet et de son cadre ; ce tableau ne suffit pas à établir la conformité.
Watts, ampères et kWh
Watt : puissance instantanée. Ampère : intensité du courant. kWh : énergie sur une durée. Pour une charge résistive simple sous 230 V, 2 300 W correspondent à 10 A. Ce calcul ne s’applique pas tel quel à tous les équipements.
Un appareil de 1 500 W fonctionnant à pleine puissance pendant trois heures consomme 4,5 kWh. La programmation et la durée effective modifient l’énergie consommée. Le calibre d’un circuit n’est pas le tarif ni la consommation d’un appareil.
Plusieurs appareils utilisés simultanément comptent pour la puissance appelée. Multiplier les prises ne crée pas une capacité de puissance supplémentaire sur le circuit.
Un prix de composant, pas un prix de tableau
| Produit | Prix TTC | Caractéristique | Exclusions |
|---|---|---|---|
| Legrand DNX3 réf. vendeur 70661143 | 9,99 € | Disjoncteur monophasé 20 A | Autres protections, coffret, câblage, pose et contrôles |
Source : Leroy Merlin, vérifiée le 15 octobre 2026. Trois unités coûtent 29,97 €. Ce total ne représente pas un tableau complet ni un choix de protection adapté à votre installation. Livraison éventuelle en supplément.
Le devis distingue diagnostic, tableau, circuits, prises et commandes, mise à la terre, accès, finitions et contrôles. Une pose apparente sous moulures et une pose encastrée ont des conséquences différentes sur murs et plafonds.
Les choix de travaux à comparer
| Option | Atout | Limite |
|---|---|---|
| Conserver des circuits vérifiés | Limite la dépose | Leur état et leur adéquation doivent être établis |
| Pose apparente | Accès et travaux de paroi souvent réduits | Aspect visible et parcours à prévoir |
| Pose encastrée | Intégration discrète | Saignées, supports et finitions concernés |
| Refonte complète | Distribution cohérente avec les usages futurs | Chantier et budget plus importants |
Les locaux humides, les équipements particuliers et les obligations de contrôle ont leurs règles. Les résumés commerciaux ne remplacent pas les textes applicables ; le dossier précise les documents consultés et leurs limites.
Les opérations se préparent hors tension avec consignation et vérification d’absence de tension adaptées : une simple coupure supposée ne certifie pas la sécurité. Source : INRS — prévention électrique. Pour les usages liés : cuisine et salle de bains.
Pour préparer les quantités et les travaux
Ouvrir le dossier détaillé : calculs, préparation, budget et achats.
